Costruito da un supporto in acciaio inox AISI 316 spessore 30/10 sul quale sono incollati per mezzo di una speciale resina epossidica, più elementi vibranti. Ogni elemento vibrante (sonotrodo) è costituito da un sandwich di due dischi di elementi dipolari e due blocchi uno in alluminio (elemento diffusore) ed uno in acciaio (elemento riflettore) con potenza unitaria 50/100 Watt oppure 100/200 Watt e frequenze da 24 kHz o 38 kHz.. I trasduttori possono essere forniti in versione flangiata o immergibili.

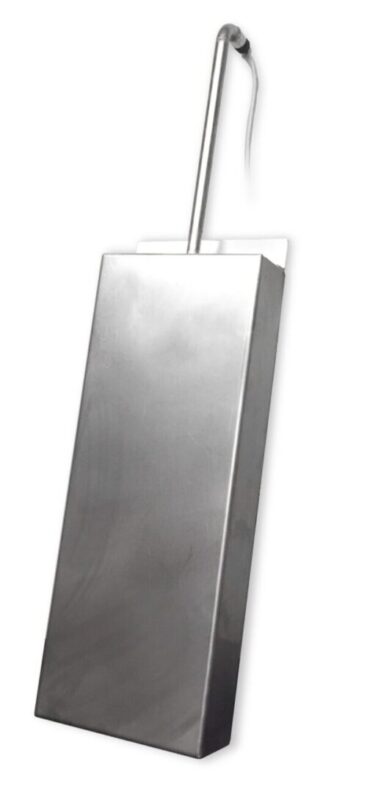

SUPPORTI IMMERSIBILI
I supporti immersibili ad ultrasuoni sono realizzati in acciaio inox AISI 316 Le saldature ermetiche a TIG. Sono disponibili modelli standard e su disegno del committente.
|
MODELLO |
DIMENSIONI UTILI (mm) | ALTEZZA MAX (mm) | MASSIMO NUMERO EMETTITORI APPLICABILI (50 o 100 W) |
|
EI 26 |
320×190 |
100 |
6 |
|
EI 27 |
320×260 |
100 |
8 |
|
EI 39 |
400×350 |
100 |
14 |
|
EI 40 |
400×400 |
100 |
16 |
|
EI 53 |
540×260 |
100 |
14 |
|
EI 55 |
560×560 |
100 |
30 |
|
EI 70 |
690×340 |
100 |
24 |
|
EI 98 |
970×260 |
100 |
26 |
Tutti i trasduttori immersibili sono dotati di tubo rigido dritto (h=300 mm. d.=1/2 pollice) con manicotto.

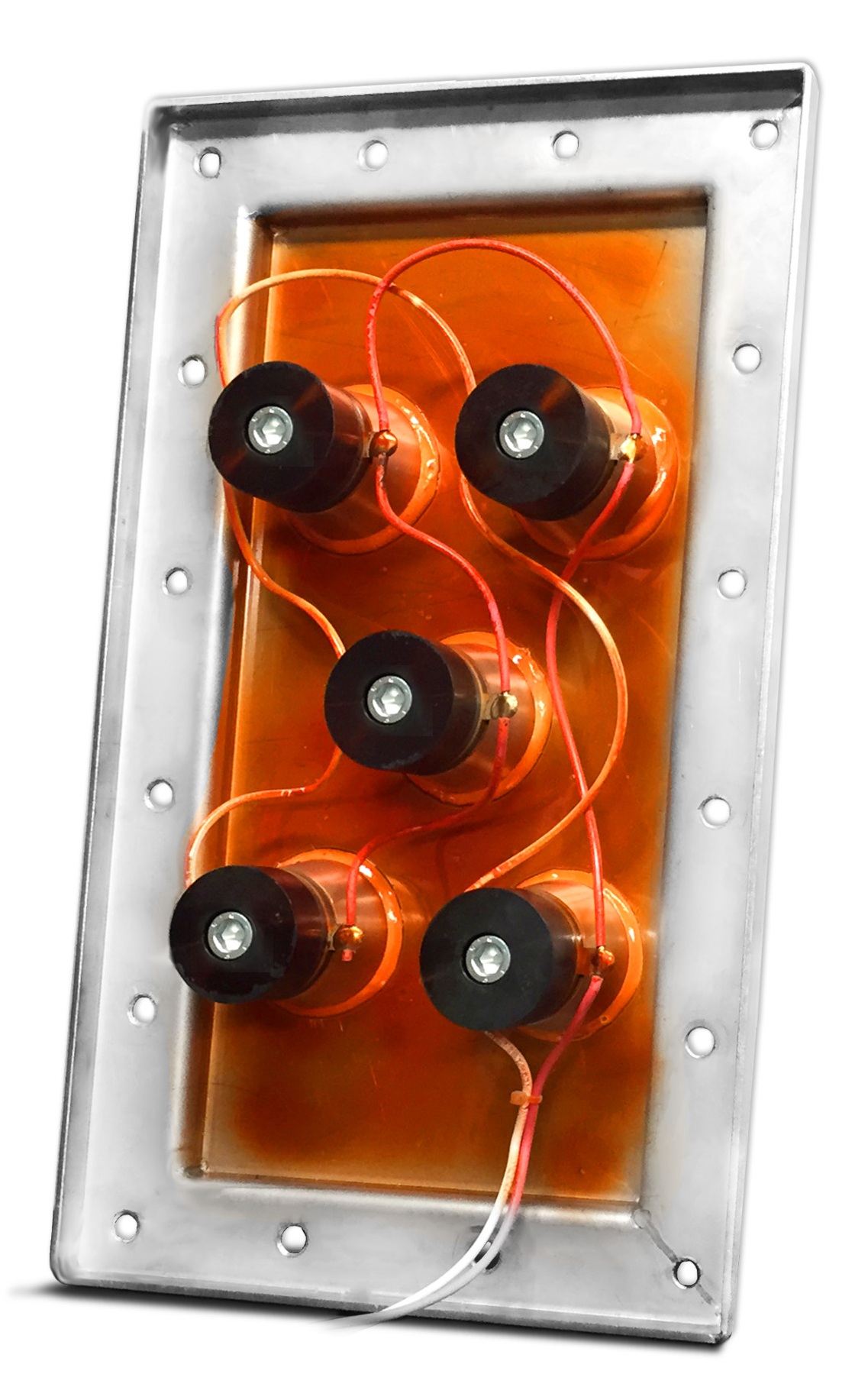

SUPPORTI FLANGIATI
I supporti flangiati sono realizzati in acciaio inox AISI 316. Le saldature ermetiche a TIG. Sono disponibili modelli standard e su disegno del committente.
|
MODELLO |
PARETE EMITTENTE (mm) | DIMENSIONI ESTERNE (mm) | MASSIMO NUMERO EMETTITORI APPLICABILI (50 o 100 W) |
|
EF 26 |
250×120 |
320×190 |
3 |
|
EF 27 |
250×190 |
320×260 |
5 |
|
EF 39 |
330×280 |
400×350 |
9 |
|
EF 40 |
330×330 |
400×400 |
10 |
|
EF 50 |
490×260 |
560×330 |
12 |
|
EF 55 |
490×490 |
560×560 |
24 |
|
EF 60 |
560×210 |
630×280 |
12 |
|
EF 70 |
620×270 |
690×340 |
16 |
|
EF 80 |
830×130 |
900×200 |
10 |
|
EF 98 |
900×190 |
970×260 |
18 |
